Serie B740-120°C: 2µm tot 70µm
Kenmerken en voordelen

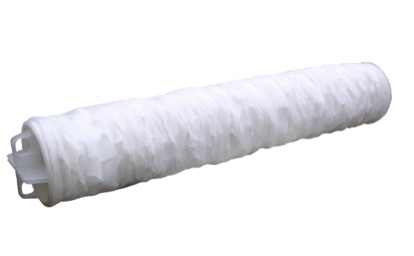

De TSW filterkaars 740B-120°C, heeft een radiale vouwtechniek die in een enorm groot, effectief, filtrerend oppervlak resulteert. Daardoor ontstaan de volgende eigenschappen
→ De grote vuilopname capaciteit geeft een zeer lange standtijd.
→ Geschikt voor hoge volumestroom per element. Minder
filterkaarsen per filterbehuizing en minder filterwisselingen.
→ Hoge filtratie efficiëntie. 99,99% (Beta 10.000)
→ Zeer lage verwijderings- / afvalkosten door gunstige verhoudingen
van effectief filteroppervlak per volume eenheid.
→ Geschikt voor hoge temperaturen tot 120°C
De filterkaarsen passen in speciaal daarvoor ontwikkelde originele TSW filterbehuizingen met en maximaal aantal van 100 filterkaarsen. Het aantal filterkaarsen per filterbehuizing wordt gekozen afhankelijk van de volumestroom en de vuilconcentratie.
De dubbele O-ring afdichting, verkrijgbaar in diverse materialen zorgt voor:
→ Perfecte afdichting en elimineert 'bypass' risico's en draagt dus bij
aan een zeer betrouwbare filtratie.
→ Zeer eenvoudige en snel filterwisseling.
→ Voor de meeste toepassingen chemisch resistent.

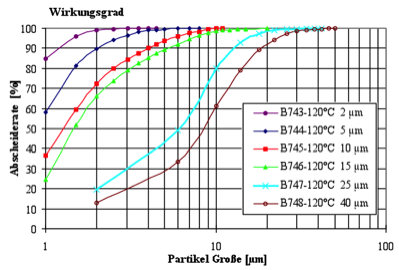

De filterkaarsen zorgen voor absolute deeltjesfiltratie in een bereik van 2 tot 70 micrometer. De 740B-120°C filterkaarsen zijn gemaakt van materialen die ook in de voedingmiddelen industrie gebruikt kunnen worden conform de FDA-richtlijnen en KTW-richtlijnen van de Federak Enviroment Agency. Door het speciale ontwerp van de grote filterkaarsen 740B-120°C (Single-open-end-ontwerp) kan de filterkaars snel en eenvoudig vervangen worden.
*Naar referentie voorwaardes, er kunnen afwijkingen ontstaan.
1 µm
2 µm
5 µm
10 µm
15 µm
20 µm
40 µm
70 µm
0,08 bar
0,08 bar
0,07 bar
0,03 bar
0,03 bar
0,03 bar
0,03 bar
0,03 bar
9,0 kg
10,0 kg
10,0 kg
10,0 kg
10,0 kg
10,2 kg
10,2 kg
10,2 kg
166 mm
39 mm
995 mm
15 m²
B742-120°C
B743-120°C
B744-120°C
B745-120°C
B746-120°C
B747-120°C
B748-120°C
B749-120°C
50,40 mm
3,53 mm
120°C
15 m³/h
2,4 bar
Diensten:
Specificaties

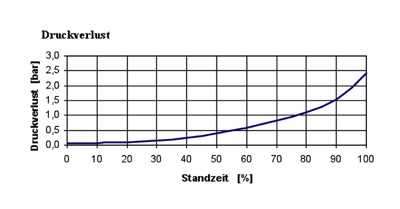

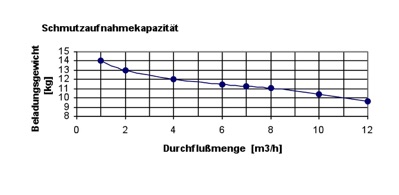

Filterfijnheid, initiële drukval en vuilopname capaciteit.
Produkt Beta 10.000 Drukval* Vuilopname*
Nr 99,99% Capaciteit
efficiëntie*
Opmerking: De initiële drukval en vuilopname capaciteit is gemeten bij een volumestroom van 9 m³/h.
Effectief filter oppervlak
B740-120°C
Afmetingen
Filters
Buitendiameter
Binnendiameter
Lengte
O-Ring 226
Diameter
Dikte
Bedrijfscondities
Maximale temperatuur:
Max. Volumestroom per filterkaars
Max. B742-B749
Maximale drukval over het
Filter:
Alle verklaringen zonder garantie.
Toepassingen
Industrietak:
Chemie, metaal bewerking, olie en gas,
petrochemie, drank en voedingsmiddelen,
waterzuivering, farmacie, medisch,
electronica, galvano en automobiel.
Bij filtreren van:
Ultrazuiver water, gebotteld water, grondwater,
bronwater, afvalwater, water van
wasserijen, Giardia en Crypto bacteriën,
zouten, bier en wijn, distillaten, zuren en
basen, amines, 'completion fluids',
condensaten, spijsolie, glycol,
koelvloeistoffen t.b.v. metaalbewerking,
organische oplosmiddelen, fotochemische
stoffen, galvaniseer oplossingen, “workover
fluid”, carrosserie lakbaden, carrosserie
spoelvloeistoffen.
Voor- en eindfiltratie:
Omgekeerde osmose, nano-filtratie, UF
membranen, koolstofbed.
Constructiematerialen
Filtermateriaal
‚Non woven' uit geblazen Polypropyleen
microvezels.
Kern, buitenomhulsel en einddeksels
Polypropyleen
O-Ring dichting 226
Product- Materiaal
nummer
7010 Buna N ( Standaard)
7011 EPR (Ethyleen-Propyleen Rubber)
7012 PTFE (‚encapsulated' Siliconen)
7013 Siliconen
7014 Fluorelastomeer
