Serie 740D: 2µm tot 70µm

2µm

5µm

10µm

15µm

25µm

40µm

70µm

0,02 bar

0,01 bar

0,01 bar

0,01 bar

0,01 bar

0,01 bar

0,01 bar

8 kg

8 kg

8 kg

8 kg

7 kg

7 kg

7 kg

Fijn

743D

744D

745D

746D

Grof

747D

748D

749D

10m²

12m²

166 mm

76 mm

1000 mm

70°C

10 m³/h

55 m³/h

2,4 bar

Diensten:

FDA Toelating.

KTW Toelating.

Hoogwaardige Membraan Filters

voor de vloeistoffiltratie

Toepassingen

Industrietak:

Chemie, metaal bewerking, olie en gas,

petrochemie, drank en voedingsmiddelen,

waterzuivering, farmacie, medisch,

electronica, galvano en automobiel.

Bij filtreren van:

Ultrazuiver water, gebotteld water, grondwater,

bronwater, afvalwater, water van

wasserijen, Giardia en Crypto bacteriën,

zouten, bier en wijn, distillaten, zuren en

basen, amines, 'completion fluids',

condensaten, spijsolie, glycol,

koelvloeistoffen t.b.v. metaalbewerking,

organische oplosmiddelen, fotochemische

stoffen, galvaniseer oplossingen, “workover

fluid”, carrosserie lakbaden, carrosserie

spoelvloeistoffen.

Voor- en eindfiltratie:

Omgekeerde osmose, nano-filtratie, UF

membranen, koolstofbed.

Constructiematerialen

Filtermateriaal

‚Non woven' uit geblazen Polypropyleen

microvezels.

Kern, buitenomhulsel en einddeksels

Polypropyleen

O-Ring dichting 226

Product-           Materiaal

nummer

7010                Buna N ( Standaard)

7011                EPR (Ethyleen-Propyleen Rubber)

7012                PTFE (‚encapsulated' Siliconen)

7013                Siliconen

7014                Fluorelastomeer

Kenmerken en voordelen

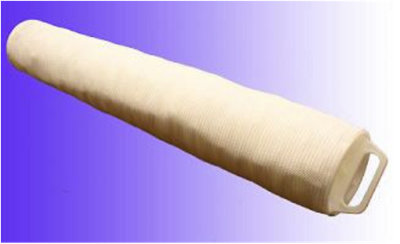

De TSW filters type 740D, heeft een radiale vouwtechniek die in een enorm

groot, effectief, filtrerend oppervlak resulteert. Daardoor ontstaan de volgende

eigenschappen:

Voordelen:

·     De grote vuilopname capaciteit geeft een zeer lange standtijd.

·     Geschikt voor hoge volumestroom per element. Minder filters

      per filterbehuizing en minder filterwisselingen.

·     Hoge filtratie efficiëntie. 99,99% (Beta 10.000)

·     Zeer lage verwijdering- / afvalkosten door gunstige verhouding

      van effectief filteroppervlak per volume eenheid.

De filters passen in speciaal daarvoor ontwikkelde originele TSW

filterbehuizing met een maximaal aantal van 100 filterkaarsen. Het aantal

filters per filterbehuizing wordt gekozen afhankelijk van de

volumestroom en de vuilconcentratie.

De dubbele O-ring afdichting, verkrijgbaar in diverse materiaal uitvoeringen

zorgen voor:

·     Perfecte afdichtingen en elimineert 'bypass' risico's en draagt dus

      bij aan een zeer betrouwbare filtratie

·     Zeer eenvoudige filtermontage.

·     Geen veren en ‚cups' voor lekvrije afdichting.

·     Voor de meeste toepassingen chemisch resistent.

De filters zorgen voor absolute deeltjesfiltratie in een bereik van 2 tot 70

micrometer. De filters worden vervaardigd uit materialen die voldoen aan

de richtlijnen van de FDA voor alle toepassingen in de levensmiddelenindustrie.

Door de speciaal ontworpen deksels ('Singel end open' ontwerp) met grip is dehanteerbaarheid optimaal.

Specificaties

Filterfijnheid, initiële drukval en vuilopname capaciteit.

Produkt      Beta 10.000     Drukval*       Vuilopname*

  Nr               99,99%                                  Capaciteit

                   efficiëntie*

Opmerking: De initiële drukval en vuilopname capaciteit is gemeten bij een volumestroom van 9 m³/h.

Effectief filter oppervlak

740D Fijn:

740D Grof:

Afmetingen

Filters

Buitendiameter

Binnendiameter

Lengte

Bedrijfscondities

Maximale temperatuur:

Aanbevolen volumestroom per

Filterkaars:

Max. Volumestroom per filterkaars

Max. 743D - 749D

Maximale drukval over het

Filter:

*Naar referentie voorwaardes, er kunnen afwijkingen ontstaan.

Alle verklaringen zonder garantie.

O-Ring     226

Diameter

Dikte

     82 mm

  3,35 mm

TSW High Flow vergeleken met de concurrentie

90% minder filters.

* in vergelijking met de gebrukelijke filters

* met een lengte van 63,5 cm

* bij de zelfde doorstroom van 1325 L/min

* bij een viscositeit van 1cp

33-50% kleinere behuizingen

* dan de gebruikelijke behuizingen met de zelfde doorstroom

* TSW-behuizingen

     21,84 cm (Diameter)

* Concurrentiebehuizingen:

      35,56mm und 40,64cm (Diameter)

TSW GmbH

Concurrent

1 filter in

een 21,84 cm behuizing

18 filters in

een 35,56 cm behuizing

24 filters in

een 40,64 cm behuizing

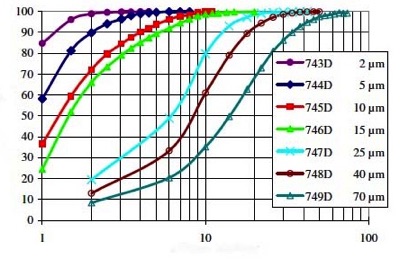

Opmerking: De efficiënties zijn gemeten met bovengenoemde suspensies bij

een volumestroom van 5,7 m³/h voor de 740D fijn en bij een volumestroom

van 9 m³/h voor de 740D grof. De gemeten efficiënties zijn typische waarden

gemeten 10 minuten na aanvang van de test.

Deeltjesgrootte in µm

Efficientie in %

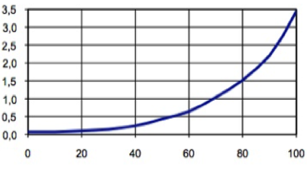

Druk in bar

Standtijd in %
