Serie 740B: ½µm tot 2µm

½µm

1µm

2µm

0,08 bar

0,08 bar

0,04 bar

9 kg

10 kg

10 kg

741B

742B

743B

15m²

166 mm

39 mm

995 mm

70°C

10 m³/h

15 m³/h

2,4 bar

Diensten:

FDA Toelating.

KTW Toelating.

Hoogwaardige Membraan Filters

voor de vloeistoffiltratie

Toepassingen

Industrietak:

Chemie, metaal bewerking, olie en gas,

petrochemie, drank en voedingsmiddelen,

waterzuivering, farmacie, medisch,

electronica, galvano en automobiel.

Bij filtreren van:

Ultrazuiver water, gebotteld water, grondwater,

bronwater, afvalwater, water van

wasserijen, Giardia en Crypto bacteriën,

zouten, bier en wijn, distillaten, zuren en

basen, amines, 'completion fluids',

condensaten, spijsolie, glycol,

koelvloeistoffen t.b.v. metaalbewerking,

organische oplosmiddelen, fotochemische

stoffen, galvaniseer oplossingen, “workover

fluid”, carrosserie lakbaden, carrosserie

spoelvloeistoffen.

Voor- en eindfiltratie:

Omgekeerde osmose, nano-filtratie, UF

membranen, koolstofbed.

Constructiematerialen

Filtermateriaal

‚Non woven' uit geblazen Polypropyleen

microvezels.

Kern, buitenomhulsel en einddeksels

Polypropyleen

O-Ring dichting 226

Product-           Materiaal

nummer

7010                Buna N ( Standaard)

7011                EPR (Ethyleen-Propyleen Rubber)

7012                PTFE (‚encapsulated' Siliconen)

7013                Siliconen

7014                Fluorelastomeer

Kenmerken en voordelen

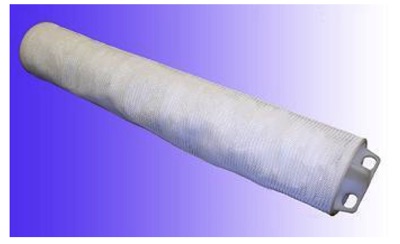

De TSW filters type 740B, heeft een radiale vouwtechniek die in een enorm

groot, effectief, filtrerend oppervlak resulteert. Daardoor ontstaan de volgende

eigenschappen:

Voordelen:

·     De grote vuilopname capaciteit geeft een zeer lange standtijd.

·     Geschikt voor hoge volumestroom per element. Minder filters

      per filterbehuizing en minder filterwisselingen.

·     Hoge filtratie efficiëntie. 99,99% (Beta 10.000)

·     Zeer lage verwijdering- / afvalkosten door gunstige verhouding

      van effectief filteroppervlak per volume eenheid.

De filters passen in speciaal daarvoor ontwikkelde originele TSW

filterbehuizing met een maximaal aantal van 100 filterkaarsen. Het aantal

filters per filterbehuizing wordt gekozen afhankelijk van de

volumestroom en de vuilconcentratie.

De dubbele O-ring afdichting, verkrijgbaar in diverse materiaal uitvoeringen

zorgen voor:

·     Perfecte afdichtingen en elimineert 'bypass' risico's en draagt dus

      bij aan een zeer betrouwbare filtratie

·     Zeer eenvoudige filtermontage.

·     Geen veren en ‚cups' voor lekvrije afdichting.

·     Voor de meeste toepassingen chemisch resistent.

De filters zorgen voor absolute deeltjesfiltratie in een bereik van 0,5 tot 2

micrometer. De filters worden vervaardigd uit materialen die voldoen aan

de richtlijnen van de FDA voor alle toepassingen in de levensmiddelenindustrie.

Door de speciaal ontworpen deksels ('Singel end open' ontwerp) met grip is dehanteerbaarheid optimaal.

Specificaties

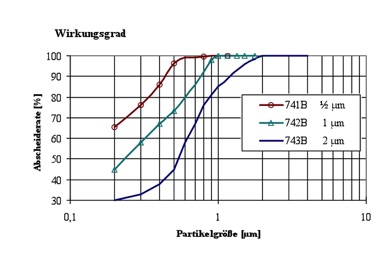

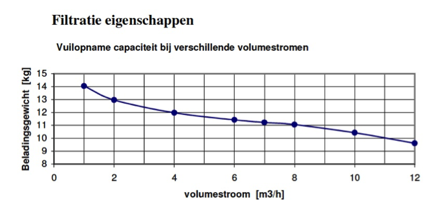

Filterfijnheid, initiële drukval en vuilopname capaciteit.

Produkt      Beta 10.000     Drukval*       Vuilopname*

  Nr               99,99%                                  Capaciteit

                   efficiëntie*

Opmerking: De initiële drukval en vuilopname capaciteit is gemeten bij een volumestroom van 9 m³/h.

Effectief filter oppervlak

740B Fijn:

Afmetingen

Filters

Buitendiameter

Binnendiameter

Lengte

Bedrijfscondities

Maximale temperatuur:

Aanbevolen volumestroom per

Filterkaars:

Max. Volumestroom per filterkaars

Max. 741B - 743B

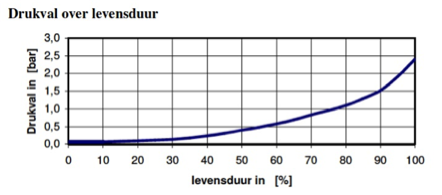

Maximale drukval over het

Filter:

*Naar referentie voorwaardes, er kunnen afwijkingen ontstaan.

Alle verklaringen zonder garantie.
