Serie 740D-120°C: 5µm en 10µm

Kenmerken en voordelen

De TSW filterkaars 740D-120°C, heeft een radiale vouwtechniek die in een enorm groot, effectief, filtrerend oppervlak resulteert. Daardoor ontstaan de volgende eigenschappen

→     De grote vuilopname capaciteit geeft een zeer lange standtijd.

→     Geschikt voor hoge volumestroom per element. Minder

         filterkaarsen per filterbehuizing en minder filterwisselingen.

→     Hoge filtratie efficiëntie. 99,99% (Beta 10.000)

→     Zeer lage verwijderings- / afvalkosten door gunstige verhoudingen

         van effectief filteroppervlak per volume eenheid.

→     Geschikt voor hoge temperaturen tot 120°C

De filterkaarsen passen in speciaal daarvoor ontwikkelde originele TSW filterbehuizingen met en maximaal aantal van 100 filterkaarsen. Het aantal filterkaarsen per filterbehuizing wordt gekozen afhankelijk van de volumestroom en de vuilconcentratie.

De dubbele O-ring afdichting, verkrijgbaar in diverse materialen zorgt voor:

→     Perfecte afdichting en elimineert 'bypass' risico's en draagt dus bij

         aan een zeer betrouwbare filtratie.

→     Zeer eenvoudige en snel filterwisseling.

→     Voor de meeste toepassingen chemisch resistent.

De filterkaarsen zorgen voor absolute deeltjesfiltratie in een bereik van 2   tot 70 micrometer. De 740D-120°C filterkaarsen zijn gemaakt van materialen die ook in de voedingmiddelen industrie gebruikt kunnen worden conform de FDA-richtlijnen en KTW-richtlijnen van de Federak Enviroment Agency. Door het speciale ontwerp van de grote filterkaarsen 740D-120°C (Single-open-end-ontwerp) kan de filterkaars snel en eenvoudig vervangen worden.

*Naar referentie voorwaardes, er kunnen afwijkingen ontstaan.

166 mm

76 mm

1000 mm

12 m²

50,40 mm

3,53 mm

120°C

55 m³/h

2,4 bar

Specificaties

Filterfijnheid, initiële drukval en vuilopname capaciteit.

Produkt      Beta 10.000     Drukval*       Vuilopname*

  Nr               99,99%                                  Capaciteit

                   efficiëntie*

Opmerking: De initiële drukval en vuilopname capaciteit is gemeten bij een volumestroom van 9 m³/h.

Effectief filter oppervlak

740D-120°C

Afmetingen

Filters

Buitendiameter

Binnendiameter

Lengte

O-Ring     226

Diameter

Dikte

Bedrijfscondities

Maximale temperatuur:

Max. Volumestroom per filterkaars

Max. 740D-120°C

Maximale drukval over het

Filter:

Alle verklaringen zonder garantie.

Toepassingen

Industrietak:

Chemie, metaal bewerking, olie en gas,

petrochemie, drank en voedingsmiddelen,

waterzuivering, farmacie, medisch,

electronica, galvano en automobiel.

Bij filtreren van:

Ultrazuiver water, gebotteld water, grondwater,

bronwater, afvalwater, water van

wasserijen, Giardia en Crypto bacteriën,

zouten, bier en wijn, distillaten, zuren en

basen, amines, 'completion fluids',

condensaten, spijsolie, glycol,

koelvloeistoffen t.b.v. metaalbewerking,

organische oplosmiddelen, fotochemische

stoffen, galvaniseer oplossingen, “workover

fluid”, carrosserie lakbaden, carrosserie

spoelvloeistoffen.

Voor- en eindfiltratie:

Omgekeerde osmose, nano-filtratie, UF

membranen, koolstofbed.

Constructiematerialen

Filtermateriaal

‚Non woven' uit geblazen Polypropyleen

microvezels.

Kern, buitenomhulsel en einddeksels

Polypropyleen

O-Ring dichting 226

Product-           Materiaal

nummer

7010                Buna N ( Standaard)

7011                EPR (Ethyleen-Propyleen Rubber)

7012                PTFE (‚encapsulated' Siliconen)

7013                Siliconen

7014                Fluorelastomeer

TSW High Flow vergeleken met de concurrentie

90% minder filters.

* in vergelijking met de gebrukelijke filters

* met een lengte van 63,5 cm

* bij de zelfde doorstroom van 1325 L/min

* bij een viscositeit van 1cp

33-50% kleinere behuizingen

* dan de gebruikelijke behuizingen met de zelfde doorstroom

* TSW-behuizingen

     21,84 cm (Diameter)

* Concurrentiebehuizingen:

      35,56mm und 40,64cm (Diameter)

TSW GmbH

Concurrent

1 filter in

een 21,84 cm behuizing

18 filters in

een 35,56 cm behuizing

24 filters in

een 40,64 cm behuizing

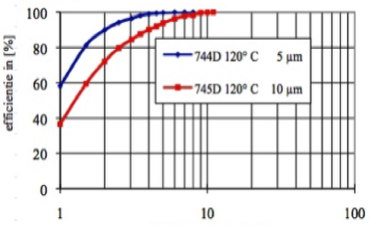

Opmerking: De efficiënties zijn gemeten met bovengenoemde suspensies bij

een volumestroom van 5,7 m³/h voor de 740D-120°C fijn en bij een volumestroom van 9 m³/h voor de 740D-120°C grof. De gemeten efficiënties zijn typische waarden gemeten 10 minuten na aanvang van de test.

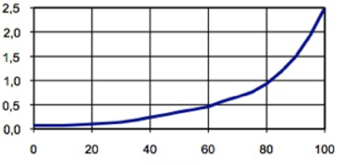

0,1 ppm concentratie bij een volumestoom van  10 m³/h per filterkaars = 6.000 uren (250 dagen)

Druk in bar

Standtijd in %

Deeltjesgrootte in µm
