Serie 740B: 2µm tot 70µm
Toepassingen
Industrietak:
Chemie, metaal bewerking, olie en gas,
petrochemie, drank en voedingsmiddelen,
waterzuivering, farmacie, medisch,
electronica, galvano en automobiel.
Bij filtreren van:
Ultrazuiver water, gebotteld water, grondwater,
bronwater, afvalwater, water van
wasserijen, Giardia en Crypto bacteriën,
zouten, bier en wijn, distillaten, zuren en
basen, amines, 'completion fluids',
condensaten, spijsolie, glycol,
koelvloeistoffen t.b.v. metaalbewerking,
organische oplosmiddelen, fotochemische
stoffen, galvaniseer oplossingen, “workover
fluid”, carrosserie lakbaden, carrosserie
spoelvloeistoffen.
Voor- en eindfiltratie:
Omgekeerde osmose, nano-filtratie, UF
membranen, koolstofbed.
Constructiematerialen
Filtermateriaal
‚Non woven' uit geblazen Polypropyleen
microvezels.
Kern, buitenomhulsel en einddeksels
Polypropyleen
O-Ring dichting 226
Product- Materiaal
nummer
7010 Buna N ( Standaard)
7011 EPR (Ethyleen-Propyleen Rubber)
7012 PTFE (‚encapsulated' Siliconen)
7013 Siliconen
7014 Fluorelastomeer
Kenmerken en voordelen

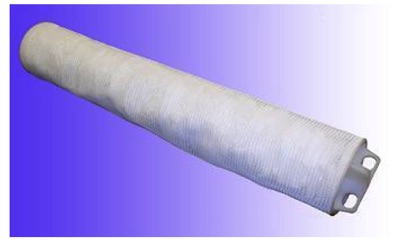

De TSW filters type 740B, heeft een radiale vouwtechniek die in een enorm
groot, effectief, filtrerend oppervlak resulteert. Daardoor ontstaan de volgende
eigenschappen:
Voordelen:
· De grote vuilopname capaciteit geeft een zeer lange standtijd.
· Geschikt voor hoge volumestroom per element. Minder filters
per filterbehuizing en minder filterwisselingen.
· Hoge filtratie efficiëntie. 99,99% (Beta 10.000)
· Zeer lage verwijdering- / afvalkosten door gunstige verhouding
van effectief filteroppervlak per volume eenheid.
De filters passen in speciaal daarvoor ontwikkelde originele TSW
filterbehuizing met een maximaal aantal van 100 filterkaarsen. Het aantal
filters per filterbehuizing wordt gekozen afhankelijk van de
volumestroom en de vuilconcentratie.
De dubbele O-ring afdichting, verkrijgbaar in diverse materiaal uitvoeringen
zorgen voor:
· Perfecte afdichtingen en elimineert 'bypass' risico's en draagt dus
bij aan een zeer betrouwbare filtratie
· Zeer eenvoudige filtermontage.
· Geen veren en ‚cups' voor lekvrije afdichting.
· Voor de meeste toepassingen chemisch resistent.
De filters zorgen voor absolute deeltjesfiltratie in een bereik van 2 tot 70
micrometer. De filters worden vervaardigd uit materialen die voldoen aan
de richtlijnen van de FDA voor alle toepassingen in de levensmiddelenindustrie.
Door de speciaal ontworpen deksels ('Singel end open' ontwerp) met grip is dehanteerbaarheid optimaal.
Specificaties
Filterfijnheid, initiële drukval en vuilopname capaciteit.
Produkt Beta 10.000 Drukval* Vuilopname*
Nr 99,99% Capaciteit
efficiëntie*
2µm
5µm
10µm
15µm
25µm
40µm
70µm
0,07 bar
0,04 bar
0,03 bar
0,02 bar
0,02 bar
0,02 bar
0,02 bar
10 kg
10 kg
10 kg
10 kg
10 kg
10 kg
10 kg
Fijn
743B
744B
745B
746B
Grof
747B
748B
749B
Effectief filter oppervlak
740B Fijn:
740B Grof:
Afmetingen
Filters
Buitendiameter
Binnendiameter
Lengte
Bedrijfscondities
Maximale temperatuur:
Aanbevolen volumestroom per
Filterkaars:
Max. Volumestroom per filterkaars
Max. 743 B
Max. 744 B – 749 B

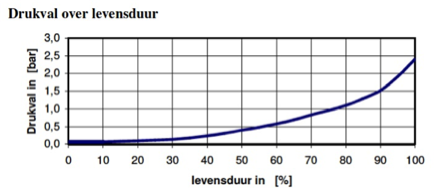

Maximale drukval over het
Filter:
*Naar referentie voorwaardes, er kunnen afwijkingen ontstaan.

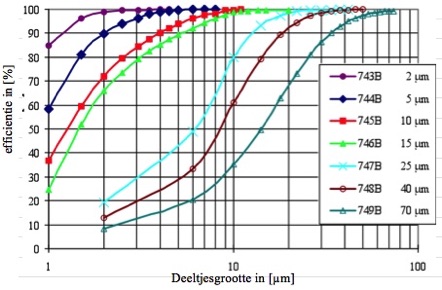

Efficiëntie
Hoogwaardige Membraan Filters
voor de vloeistoffiltratie

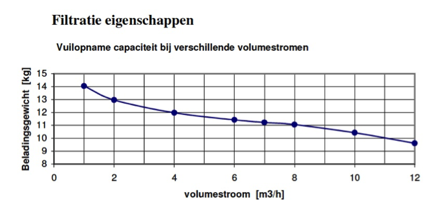

Opmerking: De vuilopname capaciteit is gemeten bij 9 m³/h met een vervuiling van het water met een AC- fijnstof voor 740B fijn en AC- grofstof voor de 740B grof
Opmerking: De efficiënties zijn gemeten met bovengenoemde suspensies bij een volumestroom van 5,7 m³/h voor de 740B fijn en bij een volumestroom van 9 m³/h voor de 740B grof. De gemeten efficiënties zijn typische waarden gemeten 10 minuten na aanvang van de test.
0,1 ppm concentratie bij een volumestoom van 10 m³/h per filterkaars = 10.000 uren (400 dagen)
Opmerking: De initiële drukval en vuilopname capaciteit is gemeten bij een volumestroom van 9 m³/h.
O-Ring 226
Diameter
Dikte
14 m²
15 m²
166 mm
39 mm
995 mm
55,40 mm
3,35 mm
70°C
10 m³/h
15 m³/h
15 m³/h
2,4 bar
